Panorama tecnológico
As células a combustível de óxido sólido (SOFC), que englobam subtipos como ITSOFC e HTSOFC, são tecnologias amplamente estudadas utilizadas para a geração de energia elétrica a partir de energia química. Por operarem em altas temperaturas, variando de 600 °C a 1000 °C, essas células possibilitam a utilização de diferentes combustíveis e propiciam um processo de conversão altamente eficiente e pouco poluente, tornando-se um grande atrativo para aplicações industriais. A estrutura básica de uma célula consiste em dois eletrodos porosos (cátodo e ânodo) conectados por um eletrólito denso. Para avaliar adequadamente as propriedades físicas e o desempenho de geração de energia de cada um desses componentes de forma unitária, é fundamental o uso de dispositivos de análise de rendimento eletroquímico e elétrico.
Descrição da tecnologia

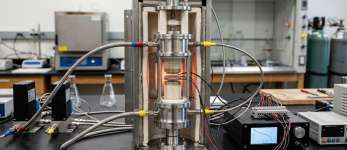

A invenção compreende um dispositivo para análise de rendimento eletroquímico e elétrico projetado exclusivamente para células a combustível do tipo óxido sólido SOFC. O equipamento consiste em um reator de estrutura vertical que utiliza câmaras de alumina atuando como separadores dos gases. A tecnologia possui entradas e saídas de gases comburentes e combustíveis dispostas em lados diferentes, permitindo o controle de pressão e vazão, além de incluir um medidor de temperatura posicionado estrategicamente próximo à célula. O arranjo é complementado por uma haste de pressão e um elemento de fixação que possui uma geometria específica. Esse elemento garante o contato elétrico e a fixação da célula ao exercer pressão em regiões de apoio, ao mesmo tempo em que sua geometria permite a livre passagem do gás comburente.
Problema resolvido
Os equipamentos de caracterização de células SOFC disponíveis no estado da técnica apresentam, em sua maioria, uma arquitetura complexa que dificulta muito a colocação, a manipulação e a remoção das amostras para testes. O principal obstáculo técnico solucionado por esta invenção é a ineficiência ou a dificuldade de vedação do sistema. Os dispositivos anteriores falhavam em prover um mecanismo que impedisse adequadamente a mistura ou o vazamento dos gases combustível e oxidante durante o processo. Essa falha de isolamento comprometia a confiabilidade das medições e a correta avaliação das células submetidas a altas temperaturas.
Aplicações
A possibilidade de utilização deste dispositivo encontra-se no campo da eletroquímica e da engenharia elétrica, destinando-se especificamente à caracterização e avaliação do desempenho de células a combustível de óxido sólido (SOFC), incluindo os subtipos ITSOFC e HTSOFC. O equipamento permite analisar, de forma isolada e precisa, o rendimento do cátodo, do eletrólito e do ânodo em células unitárias que operam em temperaturas elevadas, variando entre 600 °C e 1000 °C.
Adicionalmente, a tecnologia atua como uma ferramenta analítica essencial na investigação e no desenvolvimento de novos materiais. Ao viabilizar testes com maior rigor na vedação e menor complexidade estrutural, o dispositivo favorece a criação de componentes com custos reduzidos e mais eficientes na conversão direta de energia química em elétrica. Estas características tornam a invenção amplamente aplicável em laboratórios de pesquisa e altamente atrativa para o setor industrial focado na geração de energias eficientes e pouco poluentes.
Vantagens
A distinção do dispositivo corresponde a sua simplicidade estrutural aliada a um mecanismo de vedação altamente eficiente, o que facilita o desenvolvimento, a preparação e a manipulação do sistema. Ao aplicar pressão de forma apropriada e isolar perfeitamente os compostos, o dispositivo evita vazamentos e aumenta de forma expressiva a precisão da caracterização do desempenho das células a combustível. Adicionalmente, a geometria especial do seu elemento de fixação evita o carregamento de peso na região central da amostra, impedindo que a frágil estrutura da célula se rompa ou trinque durante a avaliação. Com resultados mais rigorosos e precisos, a tecnologia acelera e viabiliza o desenvolvimento de novos materiais para conversão de energia que sejam mais eficientes e de menor custo comercial.
Nível de maturidade da tecnologia (TRL – Technology Readiness Level)
Consulte o TRL atualizado dessa tecnologia diretamente com a equipe responsável pela Vitrine Tecnológica. Acesse o nosso Fale Conosco!
Status e oportunidade
Patente concedida pelo INPI sob n° do pedido BR 10 2015 017672-4.
A patente pode ser encontrada na íntegra no Lume pelo link
Inventores
Carlos Perez Bergmann
Célia de Fraga Malfatti
Gustavo Alberto Ludwig
Matias de Angelis Korb
