O maior acelerador de partículasconstruído pela Humanidade
Ao percorrer os 27 km do antigo túnel do LEP, o LHC torna-se o acelerador mais energético em operação no planeta, atingindo energia de 13,6 TeV em colisões próton-próton

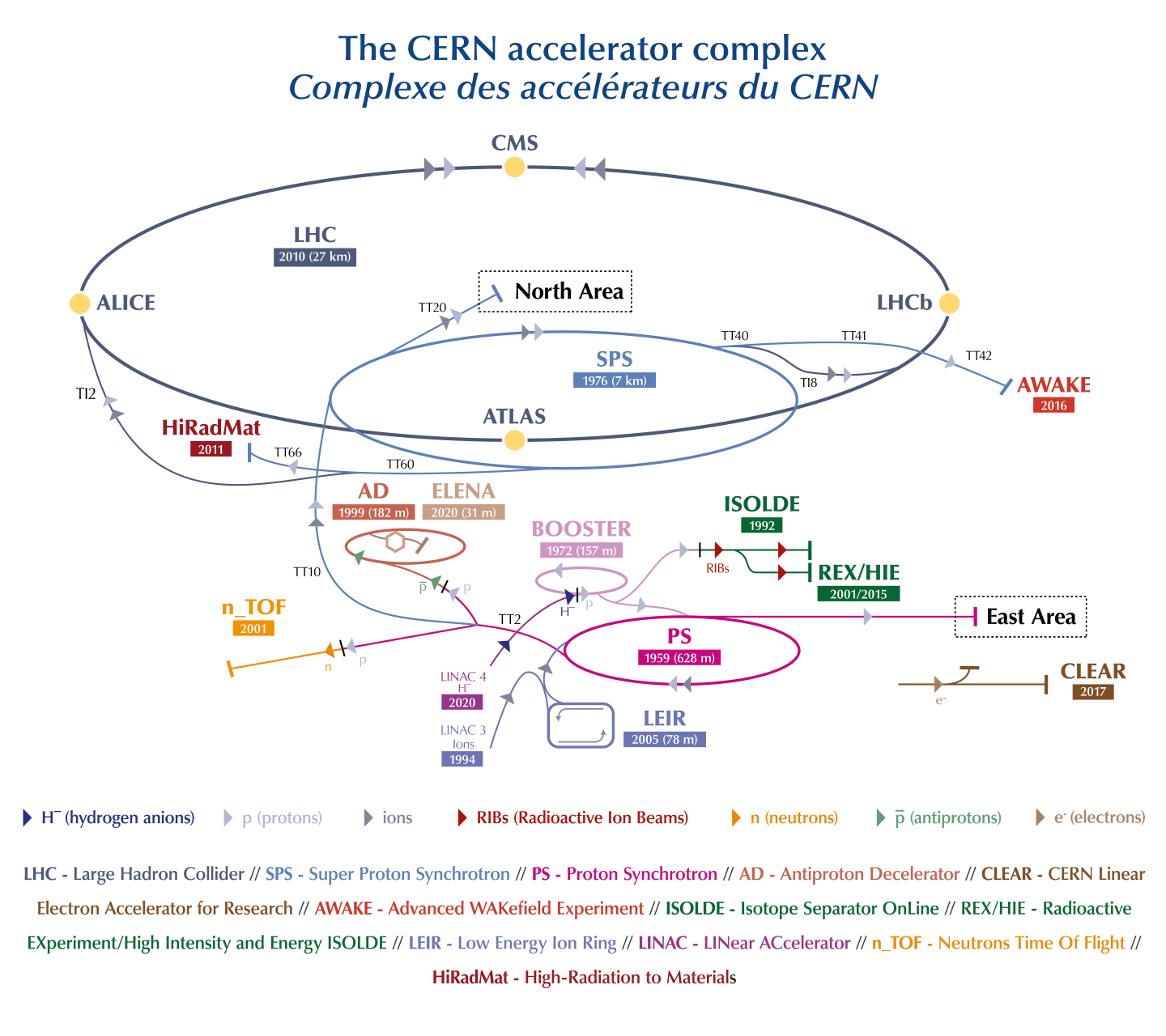

O CERN conta com diversos aceleradores para diferentes pesquisas. No caso do LHC, o CERN faz uso de outros aceleradores menores até que os prótons alcancem a energia total de 13,6 TeV.
um percurso de 27 km
O túnel do LHC imãs para lidar com os feixes e cavidades para acelerar os prótons
O desenho do LHC é em forma de octógono, onde as curvas são feitas com imãs dipolares e a aceleração é feita nas retas por cavidades ressonantes de radio-frequência.
Imãs supercondutores

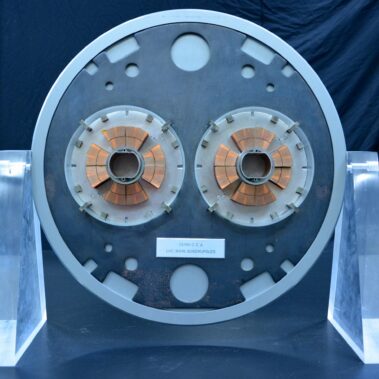

Para manter a trajetória circular dos prótons no feixe, o LHC conta com 1232 imãs dipolares para curvar a direção dos prótons e 392 imãs quadrupolares para comprimir o feixe.

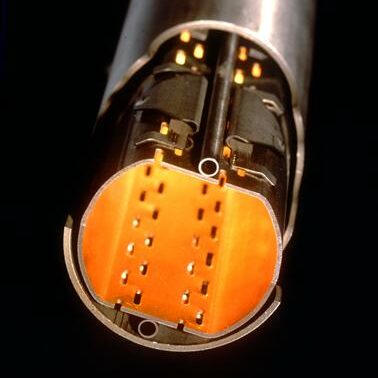

Feixe micrométrico
Imãs são usados para comprimir o feixe até atingir o tamanho de um feio de cabo circulando dentro de tubos submetidos a um ultra-vácuo e resfriados para uso de materiais supercondutores.

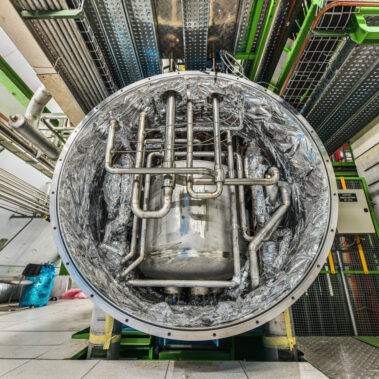

Frio intergalático
O LHC usa campos magnéticos de 8,33 T gerado com correntes de 11.850 A. O uso de material supercondutor demanda a operação a baixas temperaturas: O LHC opera a 1,9 K.
Parâmetros do LHC
Circunferência
Temperatura de operação do dipolo
Número de imãs
Número de imãs dipolares
Número de imãs quadrupolares
Número de cavidades de radiofrequência
Energia nominal para prótons
Energia nominal para íons
Energia nominal para colisões entre prótons
Número de bunches por feixe de prótons
Número de prótons por bunch
Número de voltas por segundo
Número de colisões por segundo
26 659 m
1,9 K (-271,3°C)
9593
1232
392
8 por feixe
6,5 TeV
2,56 TeV/u (energia por nucleon)
13 TeV
2808
1,15E11
11245
1 bilhão
Experimentos
O LHC possui 4 pontos onde os seus feixes se cruzam, permitindo a instalação de detectores de partículas.
Para aprender mais sobre a Física do LHC, visite o link abaixo do website LHC Espanha
