IPH-Hydro Tools

SIQUEIRA, V. A. ; FLEISCHMANN, A. S. ; JARDIM, P. F. ; FAN, F. M. ; COLLISCHONN, W. . IPH-Hydro Tools: a GIS coupled tool for watershed topology aquisition in open-source environment. Revista Brasileira de Recursos Hídricos, v. 21, p. 274-287, 2016.

Esta página apresenta uma breve descrição do pacote IPH-Hydro Tools e disponibiliza downloads da ferramenta e de manuais de aplicação.

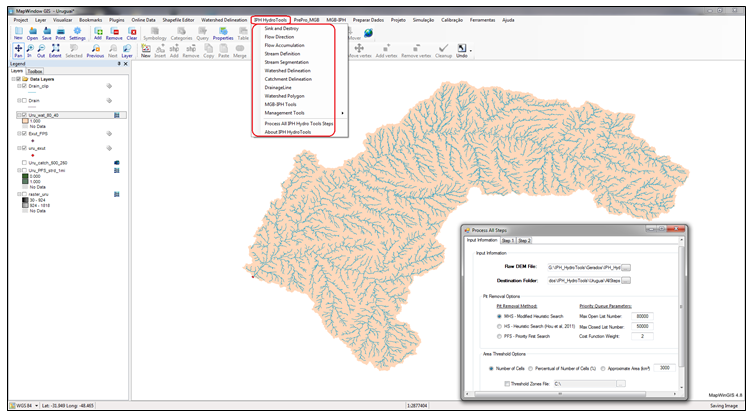

Interface do IPH HydroTools com a bacia do Rio Uruguai.

O IPH-Hydro Tools é um pacote de ferramentas que funciona como um plugin do software livre de SIG MapWindow GIS e Quantum GIS. Permite ao usuário extrair atributos como rede de drenagem, bacias e minibacias hidrográficas a partir de modelos digitais de elevação.

Células de um “MDE de verdade” em Porto Alegre

Trabalha com arquivos raster no formato ASCII com tamanho de até aproximadamente 250.000.000 de células. Este número engloba, por exemplo, toda a bacia do Rio São Francisco para um tamanho de célula de 90 por 90 metros. Os arquivos de saída podem ser arquivos raster ou vetorial.

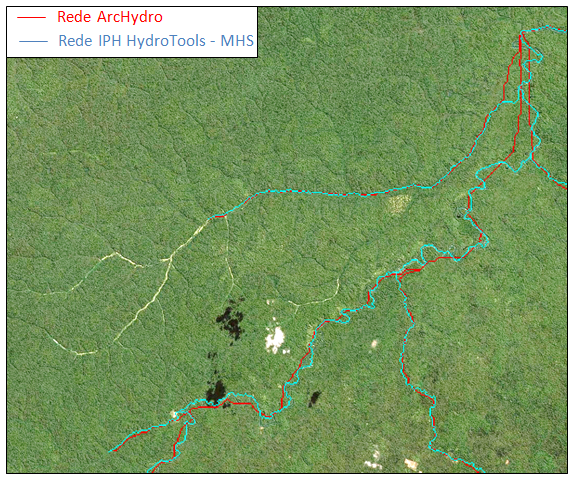

Assim, permite trabalhar com grandes bacias, além de gerar redes de drenagem mais orgânicas devido aos métodos de remoção de depressões disponíveis – HS (Heuristic Search), PFS (Priority First Search) e MHS (Modified Heuristic Search). A Figura abaixo apresenta o resultado de redes geradas para a bacia do Rio Iquiri, afluente do Rio Ituxi na Amazônia, com o método MHS do IPH-Hydro Tools e com o pacote ArcHydro do ArcGIS®.

Rede

Por fim, a ferramenta tem sido aprimorada visando ao pré-processamento de dados do modelo MGB-IPH, como uma rotina de geração automática de unidades de respostas hidrológica (URHs) a partir de arquivos raster de tipo de solo e vegetação.

Instalação do plugin IPH Hydro Tools

Para o software MapWindow GIS:

O IPH HydroTools funciona como um plugin do software Map Window GIS que deve ser incorporado com o software já instalado. No item downloads desta página é fornecido a versão de 64 bits da ferramenta, permitindo o trabalho de MDEs de grande tamanho. Assim torna-se necessário que o usuário possua também a versão de 64 bits do Map Window, disponível neste link.

Após baixar o plugin no link abaixo, descompacte o arquivo ficando com a pasta “IPH-Hydro Tools”. Vá então até a pasta onde o MapWindow x64 foi instalado. Geralmente esse diretório é “C:\Arquivos de programas\MapWindow” (ou “C:\Program Files\MapWindow” para computadores com Windows em inglês). Acesse então a pasta denominada Plugins. Finalmente, coloque a pasta do IPH-Hydro Tools que você descompactou dentro da pasta Plugins e habilite a ferramenta na interface do Map Window (no menu “Plugins”).

Outro plugin que é interessante que você tenha instalado no seu MapWindow é o editor de arquivos shapefile disponível neste link. Com ele é possível criar e editar arquivos shapefile dos tipos ponto, linha e polígono que serão utilizados em aplicações com o IPH-Hydro Tools.

Caso você já trabalhe com o Map Window na versão de 32 bits, aconselhamos copiar os plugins já instalados naquela versão para a de 64 bits, pois estes funcionarão sem problemas.

Para o software Quantum GIS:

O IPH HydroTools funciona também como um plugin do software Quantum GIS que deve ser incorporado com o software já instalado. O link para download do plugin encontra-se no final da página.

Após baixar o plugin no link abaixo, descompacte o arquivo ficando com a pasta “IPH-Hydro Tools”. Vá então até o diretório “\plugins”, dentro do diretório de trabalho do software Quantum GIS. Geralmente esse diretório é encontrado em “C:\Usuários\Usuário\.qgis\python”. Caso a pasta não exista, a mesma pode ser criada manualmente. Acesse então a pasta denominada “plugins”. Finalmente, coloque a pasta chamada “IPH-Hydro Tools” que você descompactou dentro da pasta “plugins” e habilite a ferramenta na interface do Quantum GIS (no menu “Complementos”).

Dados de entrada do programa

O único dado necessário para começar as atividades pela ferramenta IPH-Hydro Tools é o modelo digital de elevação no formato ASCII. MDEs do SRTM com resolução espacial 90 m para o mundo inteiro são disponibilizados pelo CGIAR (Consultative Group on International Agricultural Research) neste link. Pode ser necessário a criação de um mosaico a partir de mais de um MDE baixado, a fim de abranger toda a área de interesse. Para isto recomendamos a utilização da ferramenta Merge Grids disponível na aba Raster da caixa de ferramentas (Toolbox) do MapWindow.

A tabela abaixo mostra as ferramentas existentes no IPH-Hydro Tools, sua descrição e os arquivos necessários para sua criação.

Para saber mais sobre a maneira de utilizar o plugin sugerimos a leitura do manual disponível para download nesta página.

Material disponível para download:

ATENÇÃO, antes de fazer download e utilizar o IPH-Hydro Tools, esteja ciente que:

a) Não nos responsabilizamos pela utilização dos resultados obtidos com o modelo. Este programa não substitui um responsável técnico, como um Engenheiro, e sua aplicação e seus resultados devem ser sempre avaliados pelo profissional qualificado e tratados com cautela.

b) Este é um programa desenvolvido em âmbito acadêmico e fornecido livremente para aplicação. Não fornecemos assessoria técnica para a aplicação. Contudo, todas as explicações necessárias para o uso da ferramenta podem ser encontradas nos manuais.

c) Esta versão do modelo disponível para download pode conter alguns bugs ou erros no código que não foram identificados nos testes realizados com o sistema. Esteja ciente que mesmo o Windows, que possui uma grande equipe de programadores, não está livre de problemas. Tentaremos sempre manter o modelo atualizado quando problemas forem relatados, mas seja paciente caso algum erro acontecer.

Plugins:

IPH HydroTools (versão MapWindow GIS)

IPH HydroTools (versão Quantum GIS)

Manuais:

Manual de Aplicação do Pacote IPH-Hydro Tools para a Bacia do Rio Uruguai

Exemplo de arquivos de entrada e saída:
