Hoje vamos dar continuidade na série de postagens sobre os aplicativos que mais utilizamos, com os aplicativos do powertrain. Essa lista foi elaborada com base nas opiniões e experiências dos membros da e-Power e, portanto, pode variar consideravelmente de acordo com a empresa. Ainda assim, vale a pena dar uma conferida e aprender a utilizá-los, porque serão de grande utilidade na vida profissional de todos engenheiros. O setor do Powertrain é responsável pelos sistemas de alta tensão, como por exemplo o motor, o inversor e o acumulador.

Desenhos técnicos e simulação

A primeira parte dos softwares é utilizada para fazer desenhos e simulações dos componentes do powertrain. Desenhos, ou esquemas, de cada componente são feitos e depois simulados para testar os resultados. Os seguintes softwares são muito empregados com este fim.

KiCad

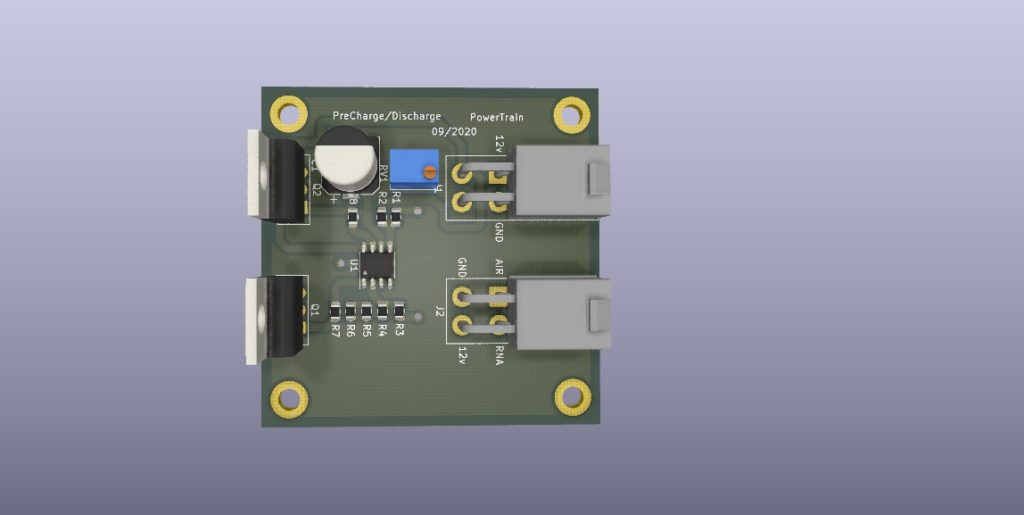

O Powertrain, assim como a eletrônica, desenvolve sistemas elétricos. Dessa forma muitos softwares podem ser usados por ambos setores. É o caso do KiCad. O aplicativo que permite desenvolver placas de circuito impresso (PCBs) é um dos principais no dia a dia do powertrain. Com ele, são montados alguns circuitos do carro, como o precharge/discharge.

Altium Designer

O Altium Designer é o principal concorrente do KiCad. É um software pago (sua licença está em U$163,00 /mês), mas muito flexível. Sua principal desvantagem em relação ao KiCad é o preço, mas apresenta algumas funcionalidades a mais, como a UI customizável (ou seja, atalhos de teclado mais fáceis e é possível adequar o layout do programa às preferências do usuário).

SolidWorks

O SolidWorks é um software utilizado por todos os setores na e-Power e, com certeza, por muitas empresas de qualquer ramo. É um software de CAD 3D, os seja, de desenho técnico, onde é possível criar as formas geométricas com o nível de detalhamento desejado. Sendo um software muito versátil, os seus usos variam desde o desenvolvimento do acumulador até projetos da mecânica, entre outros. No final do projeto, todos os componentes do carro inteiro são juntados em um único CAD do carro.

O SolidWorks é um aplicativo pago, mas há versões para estudantes e pesquisadores que oferecem descontos. (Atualmente, a versão para estudantes custa cerca de R$600,00 por ano).

Rapid Harness

O Rapid Harness é mais um software utilizado pela eletrônica e pelo powertrain. O aplicativo é utilizado para desenvolver o chicote elétrico do carro, o sistema que une todos os componentes elétricos.

Circuitos e sinais

Os softwares a seguir também fazem simulações, mas com um enfoque um pouco diferente dos anteriores. Aqui, são trabalhados sinais e circuitos elétricos, com alguns tópicos de programação e processamento de sinais.

LTSPice

O LTspice é um programa para simulação e análise de circuitos elétricos complexos. Com ele é possível estudar o comportamento dos circuitos projetados pela equipe, bem como estimar medidas de tensão e corrente elétrica sobre os componentes. Ele se faz útil para encontrar possíveis falhas, antes mesmo de montar os circuitos na prática.

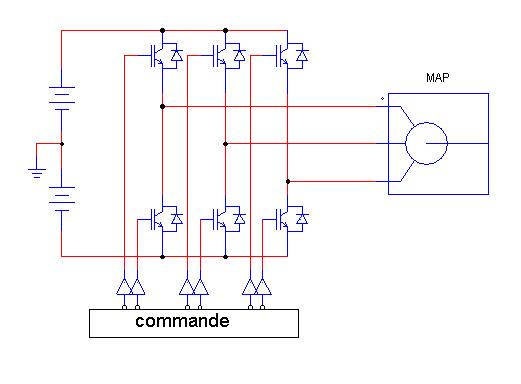

PSIM

O PSIM é um ambiente de simulação de circuitos elétricos. É bem semelhante ao LTSpice, porém mais completo e com enfoque em motores e conversão de energia. Uma das principais vantagens é a geração automática de código fonte em C para circuitos automatizados e de controle. Já a desvantagem é ser um software pago.

CubeIDE

CubeIDE é um software produzido e mantido pela ST Microeletrônica. É uma plataforma de desenvolvimento e programação em C/C++ que permite gerar e compilar códigos para o microcontrolador do carro.

Outros

Matlab

O MATLAB é um dos principais softwares da engenharia. Trata-se de um ambiente de desenvolvimento e simulação, voltado para cálculo numérico. Sua versatilidade é incrível e é possível utilizá-lo com os mais diversos propósitos. Em breve teremos mais conteúdos sobre este software.

O preço do MATLAB é alto, mas estudantes possuem versões com desconto. No caso da UFRGS, há licença gratuita para toda a comunidade acadêmica.

Ansys Maxwell

O Ansys Maxwell é o aplicativo da Ansys Inc. para máquinas elétricas, transformadores, entre outros. Nele é possível criar modelos 3D e simular comportamentos sob condições específicas. Na e-Power, utilizamos para testes e simulações no nosso projeto de motor próprio.

O aplicativo faz parte dos pacotes da Ansys e, portanto, é um software pago, com avaliação gratuita. Estudantes possuem uma versão gratuita, com muitos tutoriais.
